实验室电路系统工程

概要信息
实验室电路系统工程、实验室配电系统安装工程简介
没有此类产品
联系我们
阿里巴巴
项目描述

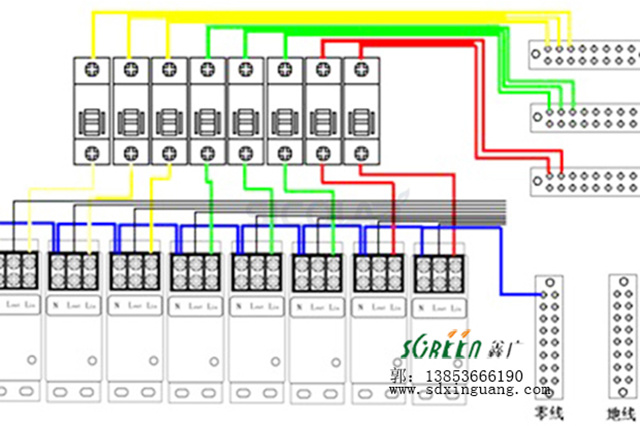

实验室电路系统工程、实验室配电系统

  在为客户提供水电布局图时,需注明实验室内电源及上水、下水的管路走向及预埋方法,由甲方建筑设计单位结合整个大楼提供的供电电源系统、给排水系统、其它管道系统以及每间实验室的用电负荷来进行统筹安排规划设计。我公司只要求客户按我方提供的水电布局图纸上设计标明的地方,预留符合规格的供电电源、电源插座、上水管路及下水管路即可。

一.边台的电源布线原则:1.规格为3000mm以内的边台,只布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头(三线制:L火线、N零线、E地线),在离地面500mm高的墙上;供台面上设备用、电线槽用或试剂架用;2.规格超过3000mm以上每间隔3000mm布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头(三线制:L火线、N零线、E地线),在离地面500mm高的墙上;供台面上设备用、电线槽用或试剂架用。

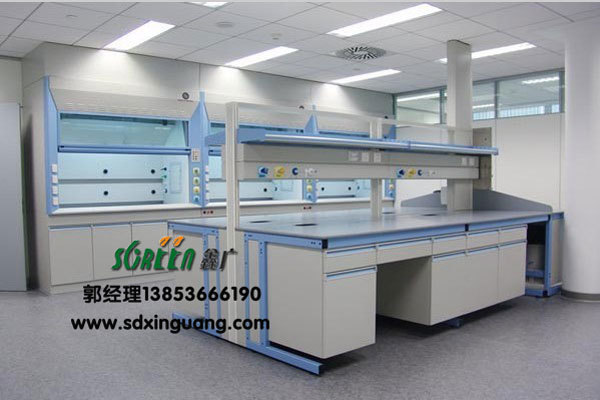

二.中央台及试剂架的电源布线原则:1.规格为3400mm以内的中央台,在其任一端距离端头300mm中间位置,只布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头(三线制:L火线、N零线、E地线)出地面,供台面上试剂架用、设备用或电线槽用。2.规格超过3400mm以上的中央台,在两端距离端头300mm中间位置,各布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头(三线制:L火线、N零线、E地线)出地面,供台面上试剂架用、设备用或电线槽用。3.中央台水池的上下水管路预埋点,应布置在正对水槽的落水口下方,具体尺寸按实际中央台所处房间位置的要求标注;上水管规格为φ21mm,高出地面180mm,带控制水阀;下水管规格为φ50mm,高出地面100mm。

三.洗涤池、角柜水池、水槽的上水及下水管路的布置原则:1.洗涤池水槽的上水及下水管路预埋点布置在地面上,正对台面中间离开台面靠墙边距离350mm处位置。上水管规格为φ21mm,高出地面180mm,带控制水阀;下水管规格为φ50mm,高出地面100mm。2.角柜水池的上水及下水管路预埋点布置在地面上,正对台面离开台面靠墙两直角边距离450mm处中心位置。上水管规格为φ21mm,高出地面180mm,带控制水阀;下水管规格为φ50mm,高出地面100mm。

四.气瓶柜、药品柜、超净台及其它需用电源的柜子的电源布置原则1.气瓶柜、药品柜(带排风)及超净台的用电电源插座为单相220伏交流电,布置在离地高1200mm距离柜体边100mm~200mm处,均为两插位(扁插、三插)墙面嵌式暗装插座。2.其它需用电源的柜子或设备的电源插座为单相220伏交流电或三相380伏交流电(特殊需要),布置在离地高1200mm距离柜体边100mm~200mm处,均为墙面嵌式暗装插座。

五.电脑台、仪器台、天平台、显微台的电源布线原则:1.电脑台、仪器台、天平台、显微台的用电电源,布置在墙面正对台面中间离地面500mm高墙上,预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头(三线制:L火线、N零线、E地线);

六.通风柜的供电电源及水槽的上下水的布置原则:1.我公司现有各种规格的通风柜的用电电源,均为三相380伏交流电,除非客户特别要求用单相220伏交流电动机,布置在通风柜背面靠墙离柜体左边250mm且离地面500mm高的墙上,预留1组1000mm长的规格为6平方毫米的三相380伏交流电源线头(五线制:L1火线、L2火线、L3火线、N零线、E地线);2.通风柜的洗涤池水槽的上水及下水管路预埋点,布置在通风柜背面靠墙边距离100mm且离柜体右边250mm处位置;上水管规格为φ21mm,高出地面180mm,带控制水阀;下水管规格为φ50mm,高出地面100mm。

实验室电路系统工程、实验室配电系统



未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
